        鑫成爾電子高頻pcb相關概念說明

        發布日期:2023-07-07 10:51:45  |  關注:558

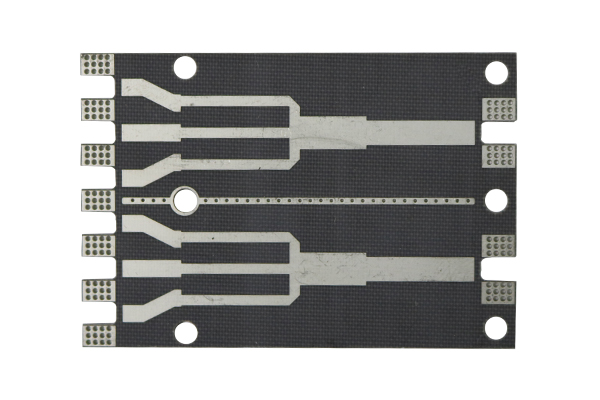

          一、高頻高速材料的要求概念:

          1、低介質常數(Low Dk):低介質常數可提升信號傳輸速度;

          2、低散逸(散失)因子(Low Df):隨著頻率增加,強度的損失也會隨之增加,因此高頻高速通訊多采用低散逸因子材料來設計制作;

          3、導體表面粗糙度信號頻率越高,趨膚效應(Skin effect)越明顯,因此信號傳輸導體表面越平坦越好。

          4、εeff:介質常數(effective dielectric constant)tanδ

          5、散逸因子(dissipation factor)

          6、f:頻率(frequency)

          7、c:光速(light speed)


          二、鑫成爾高頻pcb線路板特質概念說明:

          1、介質常數:Dk or Er(ε)

          每“單位體積”的絕緣物質,在每一單位之“電位梯度”下所能儲蓄“靜電能量”(Electrostatic Energy)的多少?!苯^緣材料的“介質常數”(或透電率)要越小越好。目前各板材中以鐵氟龍(PTFE),在1MHZ頻率下介質常數的2.5最好,FR-4約為4.7。電路板可視為一電容裝置,導線中有信號傳輸時,會有部分能量被電路板蓄積,造成傳輸上的延遲,頻率越高延遲越明顯。

          2、散逸因子:Df

          對交流電在功能上損失的一種度量。絕緣材料(樹脂)的一種特性。與所見到的電功損失成正比,與周期頻率(f),電位梯度的平方(E2),及單位體積成反比。


          3、導體表面粗糙度

          導體表面粗糙度形貌對電阻發熱,造成信號能量的損失,既為導體損耗。頻率越高,波長越短,信號在導體間行進,將只集中在導體的表面,即“肌膚效應”。表面粗糙度越平坦對信號傳輸越有利。PCB層間的接著強度,受導體表面粗糙度影響。導體表面粗糙度越高,樹脂與導體接著面積越大,接著強隨之越高。

          鑫成爾電子擁有十多年雄厚的生產經驗,技術精湛的工藝、工程技術和優質的服務。具有高質量、低成本和國外信息技術支持等優勢。

          供應高頻PCB線路板、Rogers/羅杰斯高頻板、Taconic/泰康尼克高頻板、F4B/鐵氟龍高頻板、微波射頻板、特種電路板。高頻線路板、PCB高頻板、羅杰斯電路板、高頻微波射頻板、微波感應線路板等。
